Hệ Thống Điện Mặt Trời Gồm Những Thiết Bị Gì?

Hệ thống điện mặt trời thường gồm các thiết bị chính: tấm pin năng lượng mặt trời, inverter điện mặt trời, hệ khung giá đỡ, dây DC – AC, đầu nối, tủ điện bảo vệ, thiết bị chống sét – tiếp địa, công tơ hoặc thiết bị giám sát; riêng hệ hybrid còn có thêm pin lưu trữ điện mặt trời. Mỗi thiết bị đảm nhận một vai trò khác nhau, và chất lượng của cả hệ thống phụ thuộc vào việc các thành phần được tính toán đồng bộ chứ không chỉ riêng tấm pin hay inverter.

Nói thật, khi khách hỏi Đông Tây Solar “hệ điện mặt trời gồm những gì?”, chúng tôi thường không trả lời chỉ bằng một danh sách thiết bị. Quan trọng hơn là hiểu thiết bị nào làm nhiệm vụ gì, cái nào bắt buộc, cái nào tùy nhu cầu và vì sao có hai báo giá cùng công suất nhưng cấu hình lại khác nhau khá nhiều.

1.

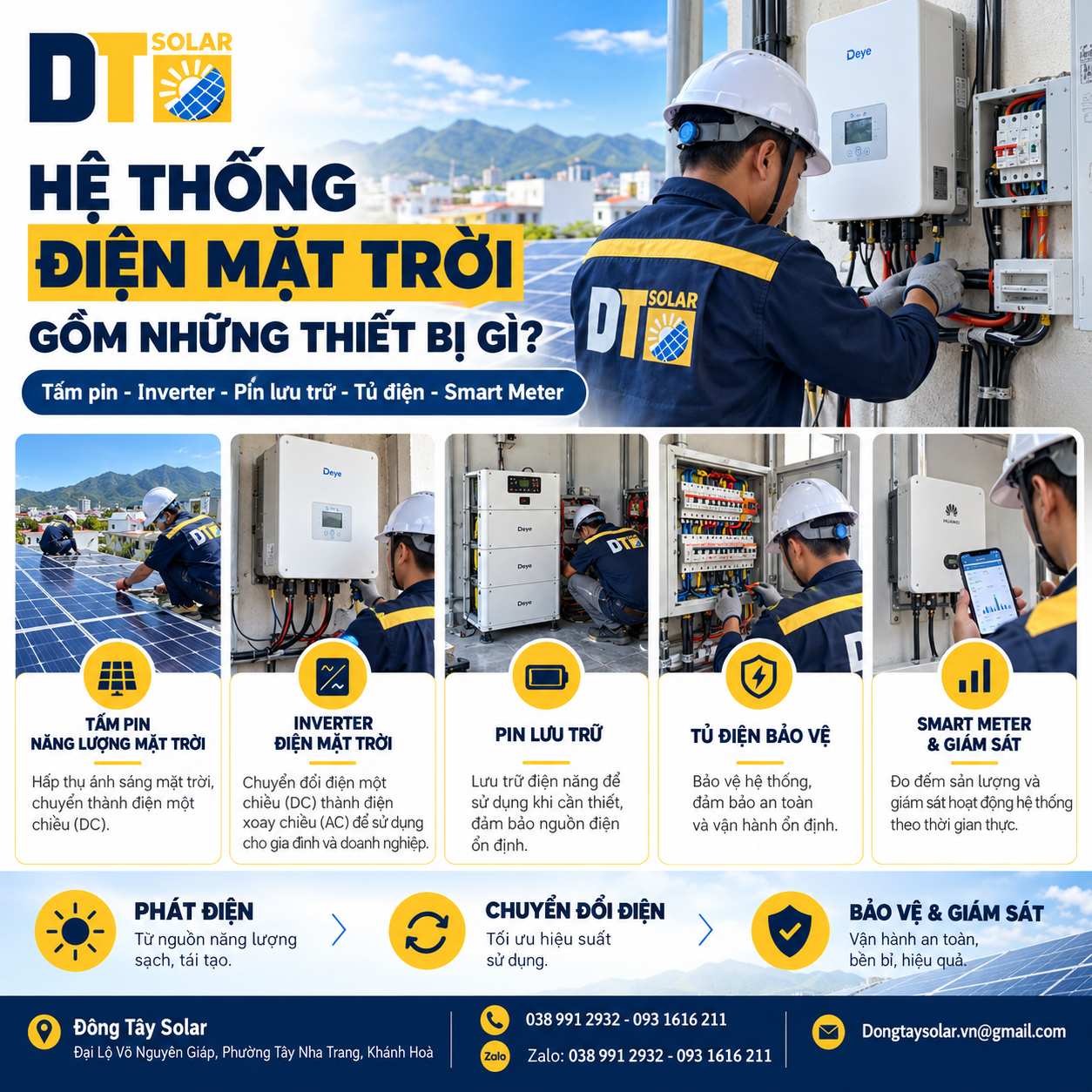

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ THIẾT BỊ NÀO LÀ QUAN TRỌNG NHẤT?

Hệ thống điện mặt trời gồm những thiết bị gì? Một hệ thống cơ bản thường có từ 8 đến 10 nhóm thiết bị, trong đó quan trọng nhất là tấm pin năng lượng mặt trời, inverter điện mặt trời, kết cấu lắp đặt, hệ thống dây dẫn và các thiết bị bảo vệ điện.

Có thể hình dung theo dòng năng lượng:

Ánh nắng → tấm pin → dây DC → inverter → tủ điện AC → phụ tải sử dụng điện.

Nếu là hệ thống điện mặt trời hybrid, dòng năng lượng còn có thể đi qua pin lưu trữ.

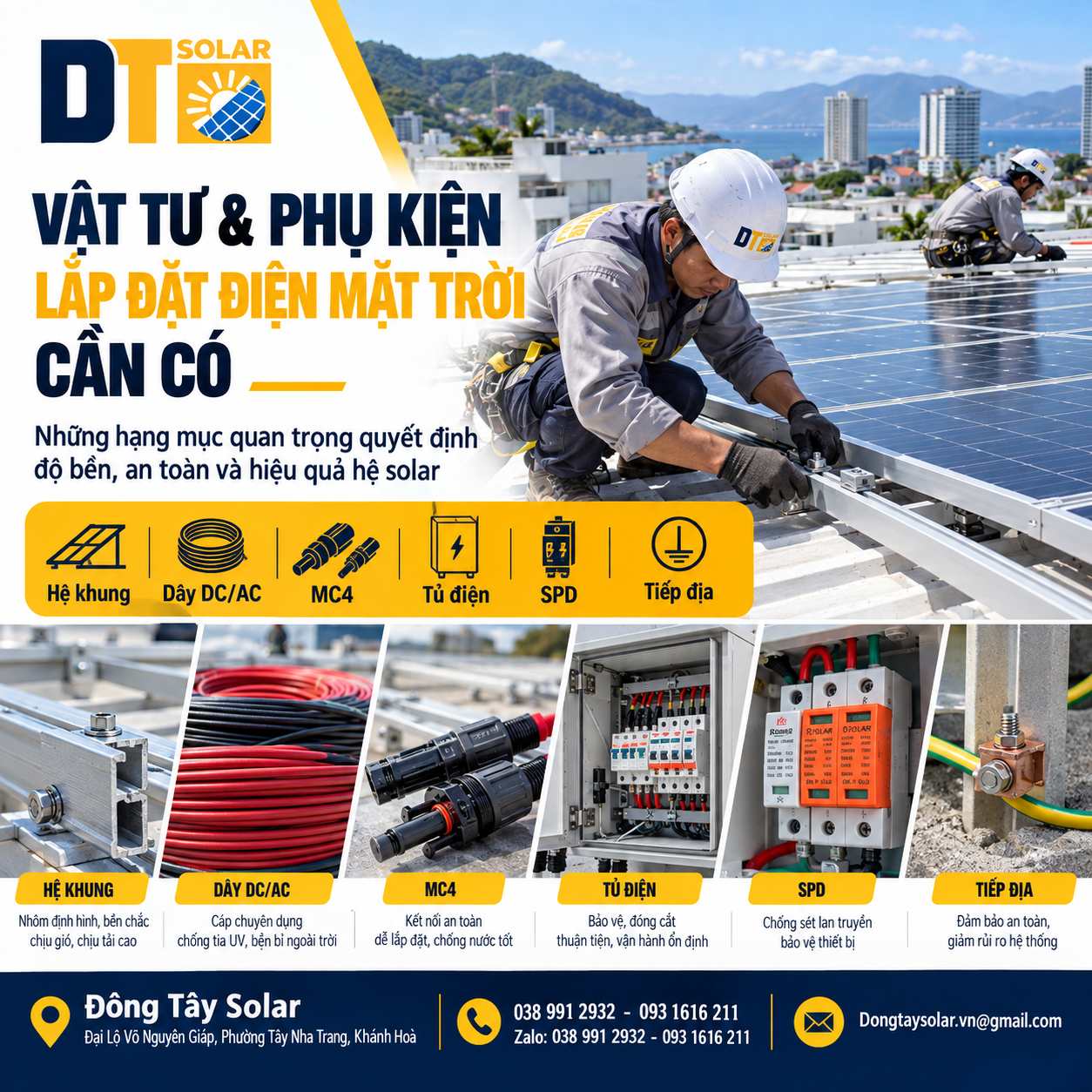

Danh sách thiết bị thường gồm:

1. Tấm pin năng lượng mặt trời.
2. Inverter điện mặt trời.
3. Pin lưu trữ điện mặt trời nếu cần.
4. Hệ khung và rail nhôm.
5. Kẹp biên, kẹp giữa.
6. Dây điện DC.
7. Jack MC4 hoặc đầu nối tương thích.
8. Dây điện AC.
9. Tủ điện DC.
10. Tủ điện AC.
11. CB, cầu dao và thiết bị bảo vệ.
12. SPD chống sét lan truyền.
13. Hệ thống tiếp địa.
14. Smart Meter.
15. Thiết bị giám sát.
16. Vật tư phụ trợ.

Khách hàng thường nhìn nhiều nhất vào tấm pin và inverter.

Nhưng thực tế, có những hệ thống tấm pin rất tốt mà dây dẫn, đầu nối hoặc tủ điện lại làm sơ sài.

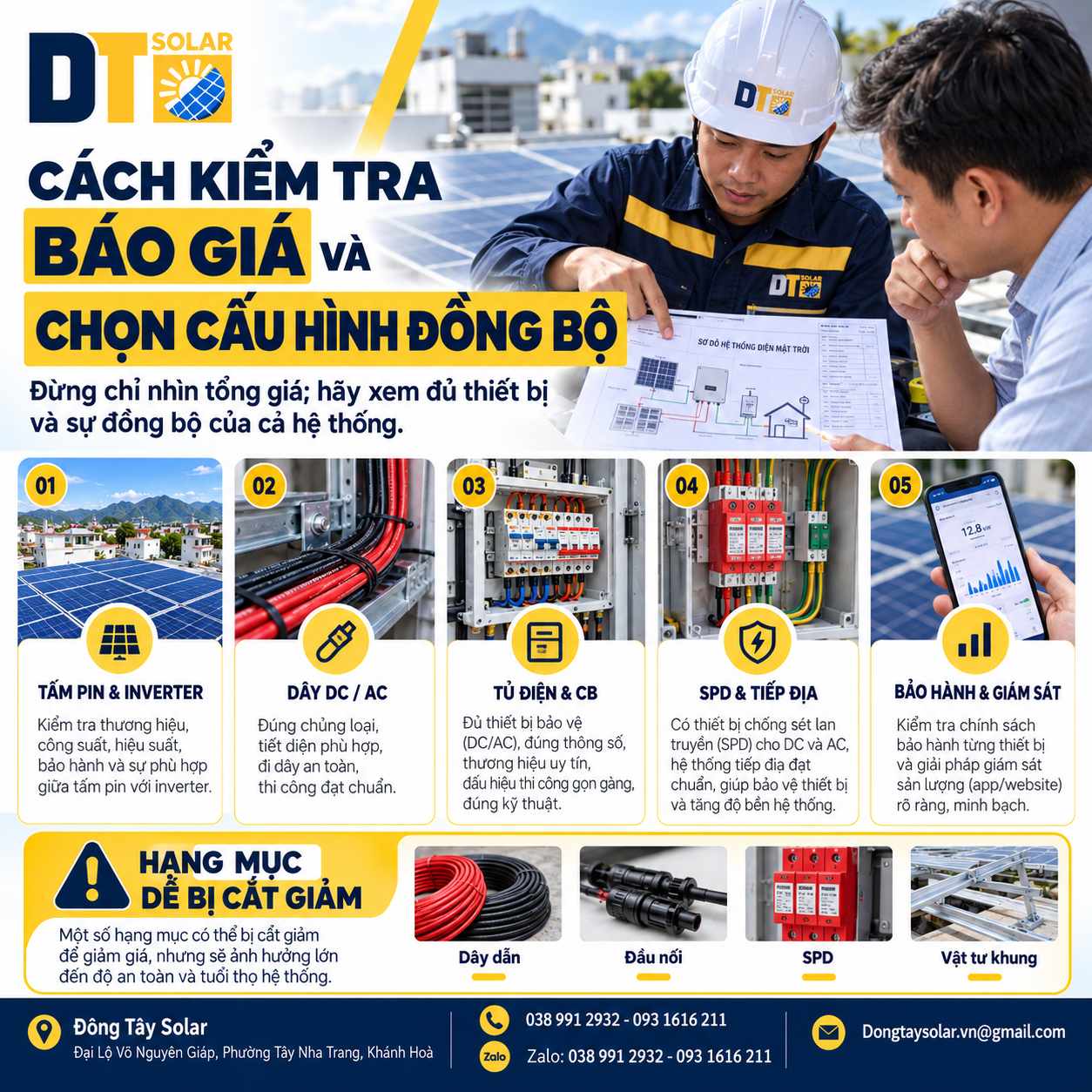

Vậy nên khi đánh giá báo giá, Đông Tây Solar thường khuyên khách nhìn cả hệ thống.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ TẤM PIN NĂNG LƯỢNG MẶT TRỜI CÓ NHIỆM VỤ GÌ?

Tấm pin năng lượng mặt trời là thiết bị trực tiếp hấp thụ ánh sáng và biến đổi năng lượng ánh sáng thành điện một chiều DC.

Đây là phần dễ nhận biết nhất của một hệ thống điện mặt trời.

Tấm pin thường được lắp trên:

• Mái nhà dân.
• Mái nhà xưởng.
• Mái kho.
• Mái trang trại.
• Khung trên sân thượng.
• Bãi đất.
• Carport.

Khi ánh sáng chiếu vào các tế bào quang điện, hệ thống tạo ra dòng điện DC.

Dòng điện này chưa được đưa thẳng vào thiết bị gia đình.

Nó sẽ đi tới inverter.

Khi chọn tấm pin, nên xem:

• Công suất Wp.
• Hiệu suất module.
• Loại cell.
• Kích thước tấm.
• Dòng điện.
• Điện áp.
• Hệ số nhiệt độ.
• Bảo hành sản phẩm.
• Bảo hành hiệu suất.
• Chứng nhận kỹ thuật.

Một lỗi khá phổ biến là chỉ hỏi:

“Tấm này bao nhiêu W?”

Công suất cao là một yếu tố.

Nhưng chưa đủ.

Tấm lớn hơn cũng chiếm diện tích khác, dòng điện khác và phải phù hợp với inverter năng lượng mặt trời.

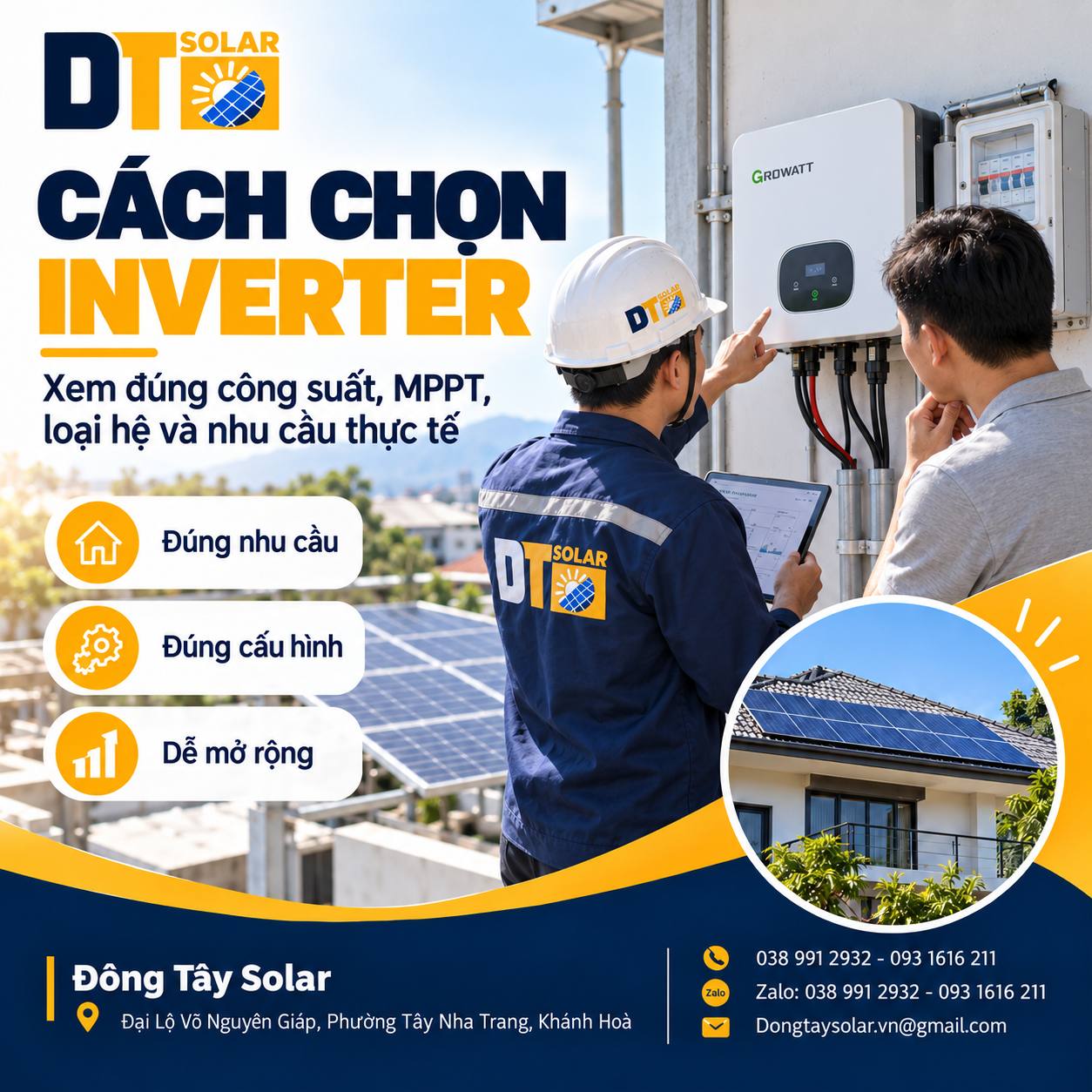

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ INVERTER ĐIỆN MẶT TRỜI DÙNG ĐỂ LÀM GÌ?

Inverter điện mặt trời có nhiệm vụ chuyển điện DC từ tấm pin thành điện AC để các thiết bị điện trong nhà hoặc nhà xưởng có thể sử dụng.

Nói đơn giản, tấm pin tạo điện.

Inverter làm điện đó trở thành loại điện phù hợp với phụ tải.

Ngoài chuyển đổi điện, inverter còn có thể:

• Theo dõi điểm công suất tối ưu.
• Quản lý các string.
• Giám sát sản lượng.
• Gửi cảnh báo lỗi.
• Đồng bộ với điện lưới.
• Quản lý pin lưu trữ ở hệ hybrid.
• Hạn chế phát ngược nếu cấu hình Zero Export.

Các thông số quan trọng gồm:

• Công suất AC.
• Công suất DC đầu vào.
• Điện áp DC tối đa.
• Dải MPPT.
• Số MPPT.
• Dòng điện đầu vào.
• Hiệu suất.
• Cấp bảo vệ.
• Khả năng giám sát.
• Bảo hành.

Thật ra cùng một hệ 10 kWp, cách chọn inverter có thể khác nhau.

Ví dụ:

• Mái một hướng.
• Mái hai hướng.
• Mái nhiều hướng.
• Có bóng che.
• Có nhu cầu lưu trữ.

Mỗi trường hợp cần thiết kế khác.

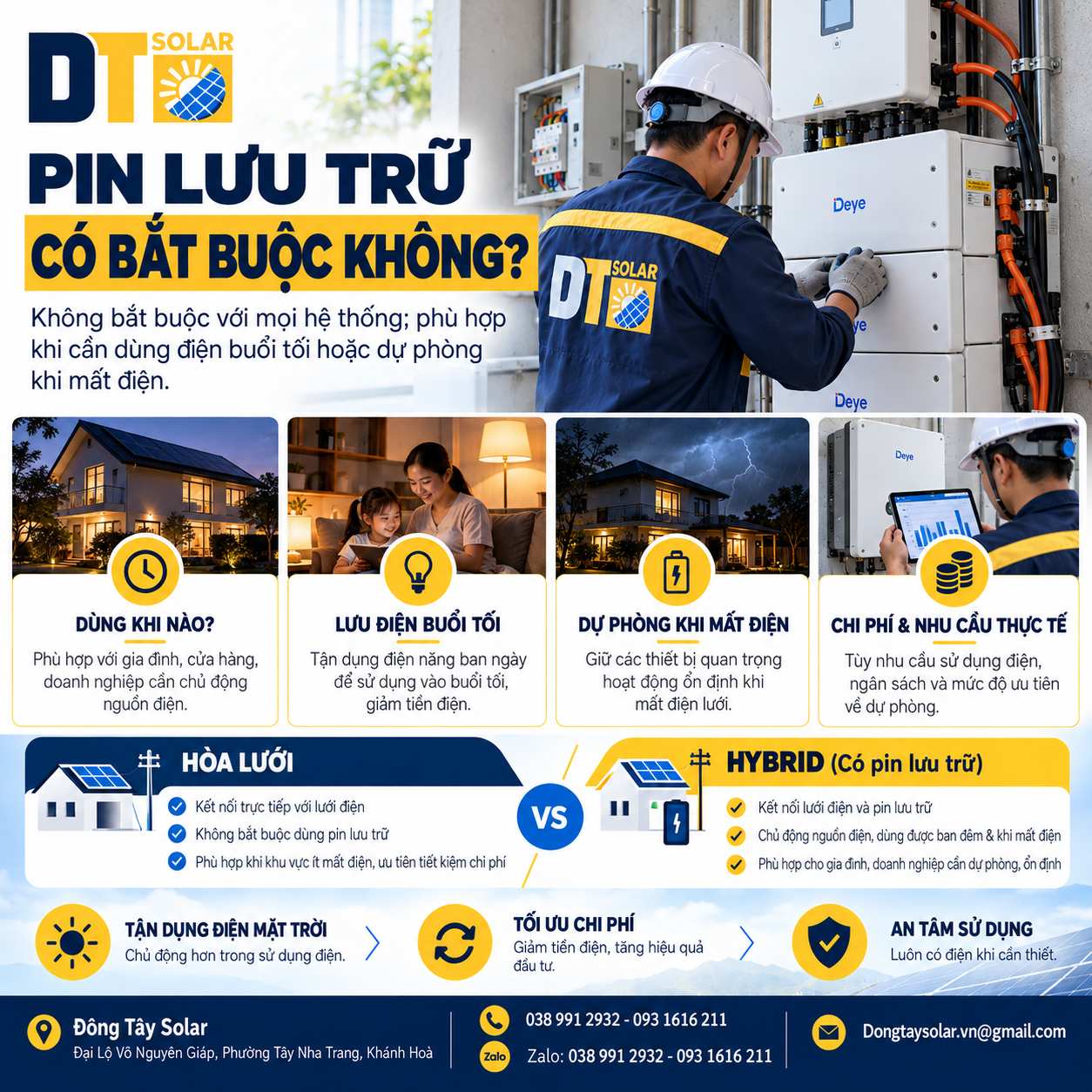

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ PIN LƯU TRỮ CÓ BẮT BUỘC KHÔNG?

Không. Pin lưu trữ điện mặt trời không bắt buộc với mọi hệ thống điện mặt trời.

Pin lưu trữ thường xuất hiện trong hệ hybrid hoặc hệ độc lập.

Chức năng của pin là giữ lại điện để sử dụng vào thời điểm khác.

Ví dụ:

Ban ngày hệ thống tạo dư 8 kWh.

Pin có thể lưu một phần điện đó.

Buổi tối, gia đình sử dụng điện từ pin thay vì lấy hoàn toàn từ lưới.

Pin lưu trữ phù hợp khi:

• Nhà dùng điện nhiều buổi tối.
• Muốn có điện khi mất lưới.
• Có tải quan trọng.
• Muốn tăng tỷ lệ tự sử dụng điện mặt trời.
• Khu vực điện lưới không ổn định.

Nếu mục tiêu chỉ là giảm điện mua từ lưới ban ngày thì chưa chắc phải lắp pin.

Đây là điểm chúng tôi thường nói rõ với khách.

Pin lưu trữ không phải món phụ kiện “càng có càng tốt”.

Nó khá đắt.

Phải xác định rõ mình cần nó để làm gì.

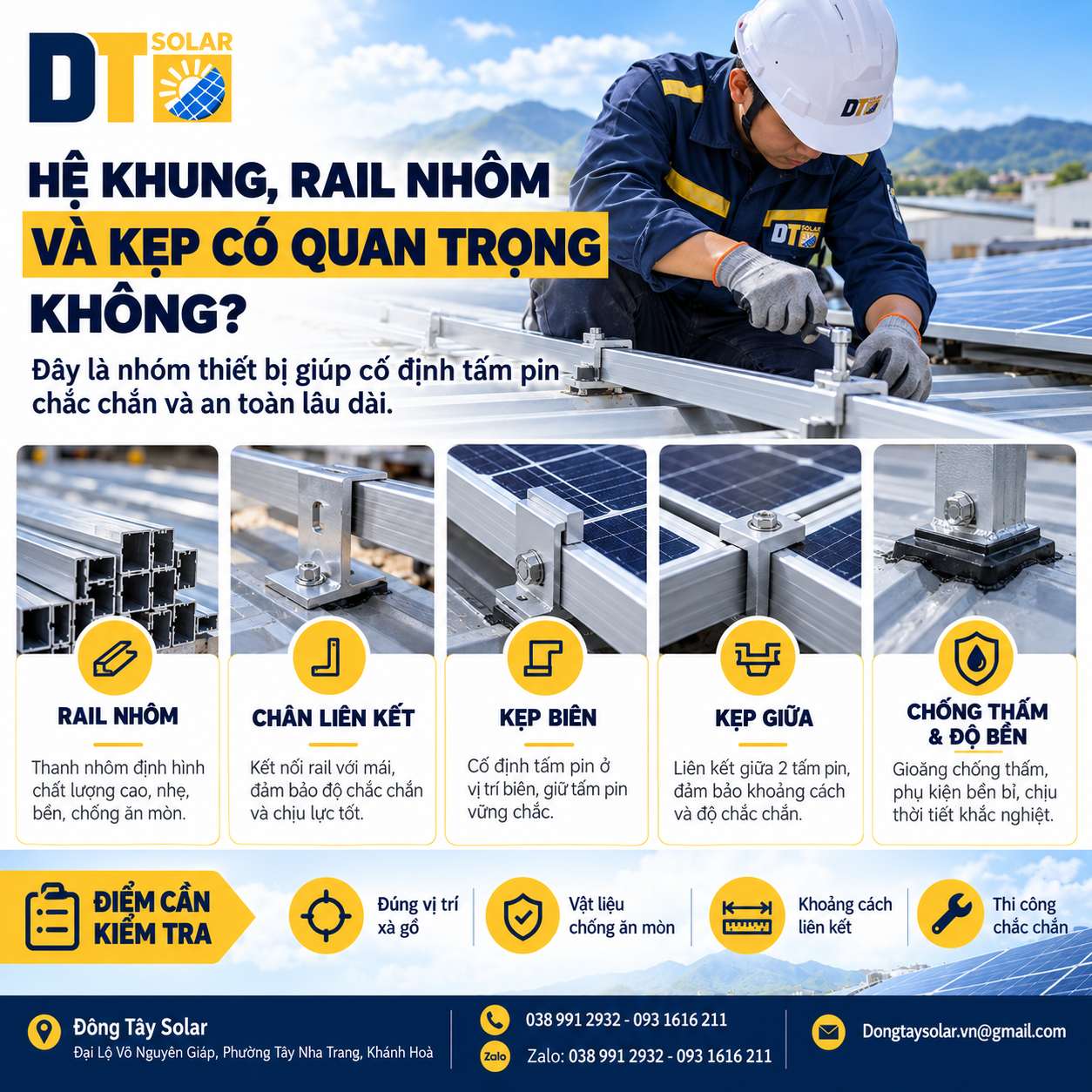

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ HỆ KHUNG GIÁ ĐỠ CÓ QUAN TRỌNG KHÔNG?

Hệ khung và rail nhôm điện mặt trời có nhiệm vụ cố định tấm pin chắc chắn lên mái hoặc kết cấu công trình.

Nó không tạo ra điện.

Nhưng nó giữ toàn bộ dàn pin trên mái nhiều năm.

Hệ khung có thể gồm:

• Rail nhôm.
• Chân L.
• Chân mái.
• Kẹp seam.
• Kẹp biên.
• Kẹp giữa.
• Bu lông.
• Vít.
• Gioăng.
• Phụ kiện liên kết.

Tùy loại mái mà phương án thay đổi.

Ví dụ:

Mái tôn

Thường dùng rail và chân liên kết với xà gồ hoặc loại kẹp phù hợp.

Mái ngói

Cần giải pháp móc hoặc giá đỡ riêng.

Mái bằng

Có thể dùng hệ khung nghiêng hoặc kết cấu chuyên dụng.

Nhà xưởng công nghiệp

Phải chú ý thêm tải trọng, khoảng cách rail, lực gió và kết cấu mái.

Nói thật, phần khung thường là chỗ khách ít hỏi nhất.

Nhưng cũng là phần chúng tôi rất để ý.

Vì một tấm pin nặng hàng chục kilogram.

Cả hệ vài chục hoặc vài trăm tấm thì không còn là chuyện nhỏ.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ KẸP BIÊN, KẸP GIỮA DÙNG ĐỂ LÀM GÌ?

Kẹp biên và kẹp giữa tấm pin có nhiệm vụ cố định module vào rail.

Kẹp biên nằm ở mép ngoài của hàng pin.

Kẹp giữa giữ hai tấm liền nhau.

Nghe khá đơn giản.

Nhưng kẹp phải:

• Đúng chiều cao khung tấm.
• Đúng vùng kẹp cho phép.
• Siết đúng lực.
• Không làm biến dạng khung.
• Có vật liệu chống ăn mòn phù hợp.

Đôi khi thi công dùng kẹp không đúng cỡ.

Tấm vẫn đứng yên lúc bàn giao.

Nhưng về lâu dài, rung động và gió có thể tạo vấn đề.

Vậy nên vật tư nhỏ chưa chắc là chuyện nhỏ.

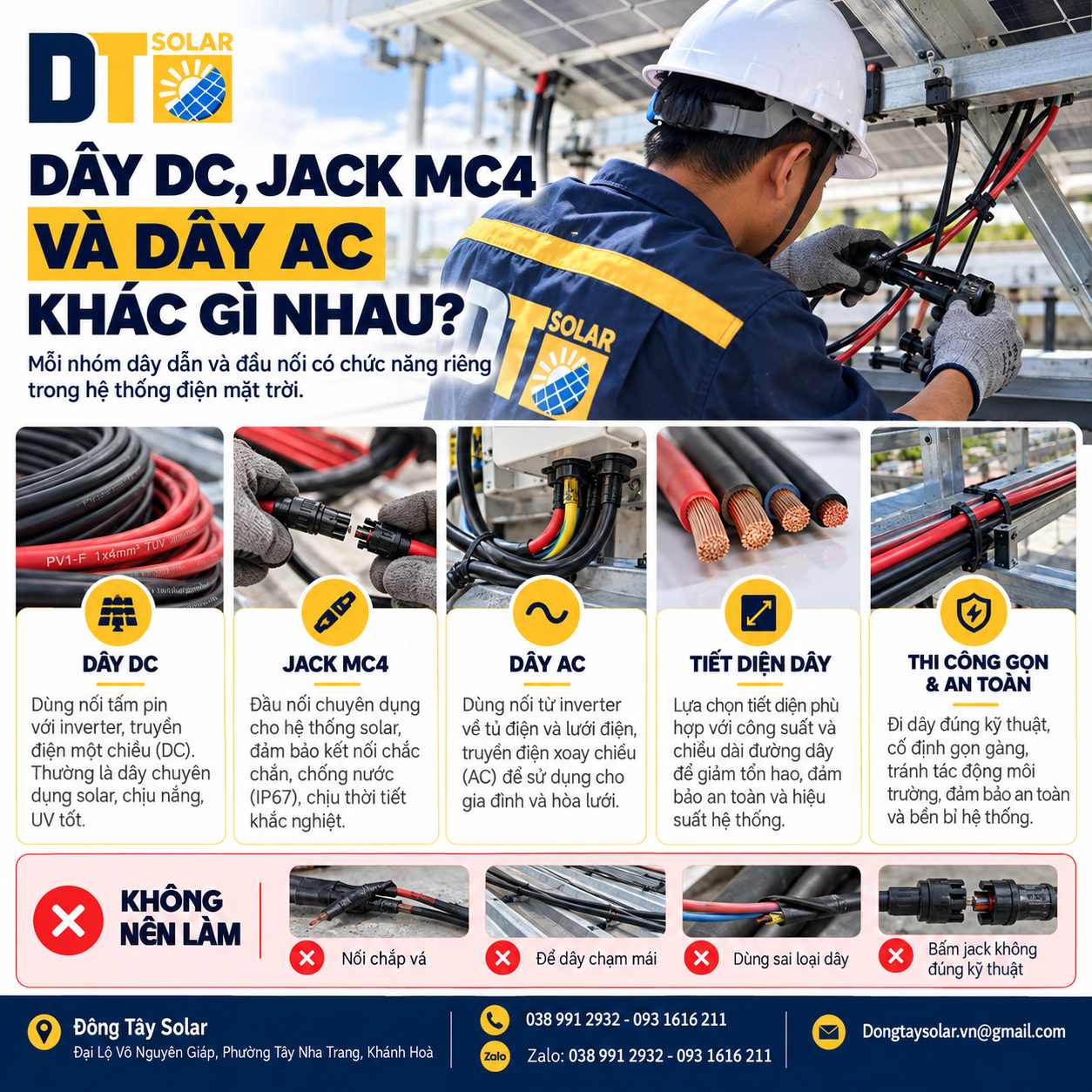

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ DÂY DC CÓ VAI TRÒ GÌ?

Dây DC điện mặt trời dẫn dòng điện một chiều từ các tấm pin hoặc chuỗi pin về inverter.

Dây này phải làm việc ngoài trời trong thời gian dài.

Nó chịu:

• Nắng.
• Nhiệt.
• Ẩm.
• UV.
• Mưa.
• Thay đổi nhiệt độ.

Vì vậy không nên dùng dây điện thông thường thay cho dây solar chuyên dụng.

Khi thiết kế cần tính:

• Dòng điện.
• Chiều dài tuyến dây.
• Tiết diện.
• Sụt áp.
• Điều kiện đi dây.

Các tiết diện thường gặp có thể là:

• 4 mm².
• 6 mm².
• Hoặc lớn hơn tùy thiết kế.

Không có chuyện dây càng lớn càng tốt.

Dây phải đúng.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ JACK MC4 CÓ THỰC SỰ QUAN TRỌNG KHÔNG?

Jack MC4 hoặc đầu nối DC có nhiệm vụ kết nối các tấm pin và dây DC trong hệ thống điện mặt trời.

Đây là một linh kiện nhỏ nhưng rất đáng chú ý.

Một đầu nối tiếp xúc không tốt có thể:

• Tăng điện trở.
• Sinh nhiệt.
• Tạo hồ quang.
• Gây mất sản lượng.
• Tăng nguy cơ sự cố.

Vì vậy đầu nối cần:

• Tương thích.
• Bấm đúng dụng cụ.
• Đúng lõi dây.
• Đúng cực.
• Được khóa chắc.

Một điều Đông Tây Solar khá hạn chế là nối jack kiểu chắp vá nhiều loại khác nhau.

Nhìn bên ngoài vẫn giống nhau.

Nhưng không phải connector nào cũng nên ghép với nhau.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ DÂY AC KHÁC GÌ DÂY DC?

Dây AC điện mặt trời dẫn điện xoay chiều từ inverter về tủ điện hoặc điểm đấu nối của công trình.

Khác với dây DC phía tấm pin, dây AC được tính dựa vào:

• Công suất inverter.
• Điện áp hệ thống.
• Dòng điện.
• Số pha.
• Chiều dài cáp.
• Phương pháp đi dây.

Ví dụ hệ gia đình có thể dùng inverter 1 pha.

Nhà xưởng thường sử dụng inverter 3 pha.

Tiết diện dây cũng khác.

Nếu chọn dây quá nhỏ:

• Dây nóng.
• Tổn hao tăng.
• Sụt áp.
• Nguy cơ mất an toàn.

Nếu chọn quá lớn không cần thiết:

• Chi phí tăng.
• Khó thi công.
• Không mang lại lợi ích tương xứng.

Vậy nên dây dẫn phải được tính.

Không nên chọn theo thói quen.

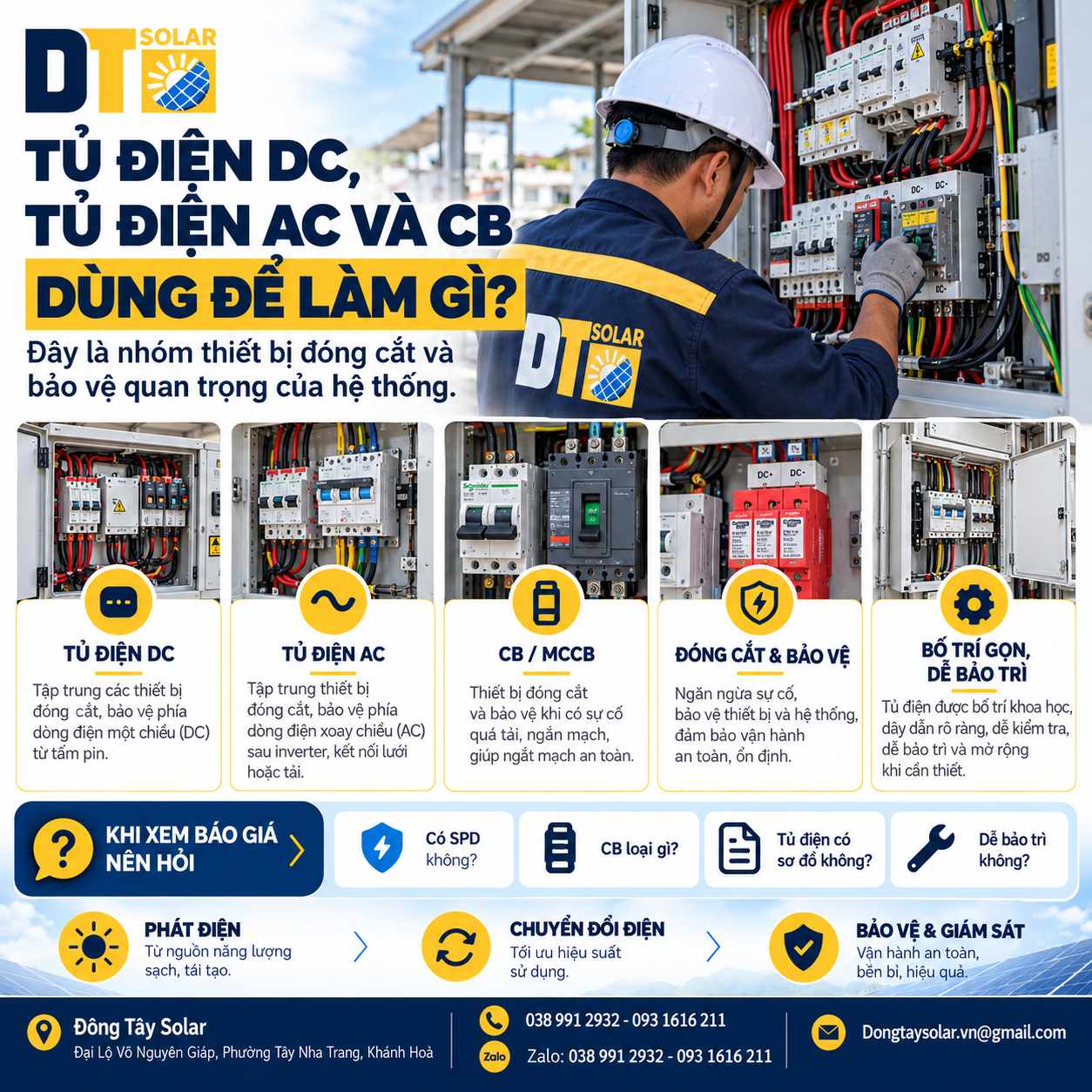

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ TỦ ĐIỆN DC CÓ CHỨC NĂNG GÌ?

Tủ điện DC solar tập trung các thiết bị đóng cắt và bảo vệ phía một chiều của hệ thống.

Tùy cấu hình, tủ DC có thể gồm:

• DC Isolator.
• DC MCB hoặc MCCB.
• Cầu chì.
• SPD DC.
• Terminal.
• Thanh tiếp địa.

Một số inverter đã tích hợp một phần chức năng bảo vệ.

Nhưng điều đó không có nghĩa mọi công trình đều không cần tủ DC.

Cần xem cấu hình cụ thể.

Với hệ thống lớn có nhiều string, việc tổ chức tủ và dây rõ ràng rất quan trọng.

Sau này bảo trì dễ hơn rất nhiều.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ TỦ ĐIỆN AC CÓ NHIỆM VỤ GÌ?

Tủ điện AC điện mặt trời bảo vệ phía điện xoay chiều từ inverter trước khi đấu vào hệ thống điện công trình.

Thông thường có thể gồm:

• MCCB.
• MCB.
• Isolator.
• SPD AC.
• Thanh cái.
• Terminal.
• Thiết bị đo.
• Tiếp địa.

Tủ AC phải được chọn theo công suất hệ thống.

Ví dụ inverter 10 kW và inverter 100 kW không thể dùng cùng một cấu hình bảo vệ.

Tủ điện tốt nên:

• Bố trí rõ ràng.
• Có nhãn.
• Dễ thao tác.
• Dễ bảo trì.
• Có khoảng cách phù hợp.
• Dây đi gọn.

Có những công trình nhìn tủ rất đẹp bên ngoài.

Mở cửa ra bên trong thì dây đi khá rối.

Chúng tôi nghĩ phần bên trong mới đáng nhìn.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ CB ĐƯỢC DÙNG ĐỂ LÀM GÌ?

CB điện mặt trời dùng để đóng cắt và bảo vệ mạch điện khi có tình trạng bất thường.

Tùy vị trí có thể gặp:

• MCB.
• MCCB.
• DC breaker.
• AC breaker.

CB không phải cứ chọn lớn hơn dòng làm việc là xong.

Phải xem:

• Dòng tải.
• Dây dẫn.
• Khả năng cắt.
• Điện áp.
• DC hay AC.
• Môi trường sử dụng.

Đặc biệt thiết bị DC phải phù hợp cho điện DC.

Không nên lấy CB AC dùng tùy tiện cho phía DC.

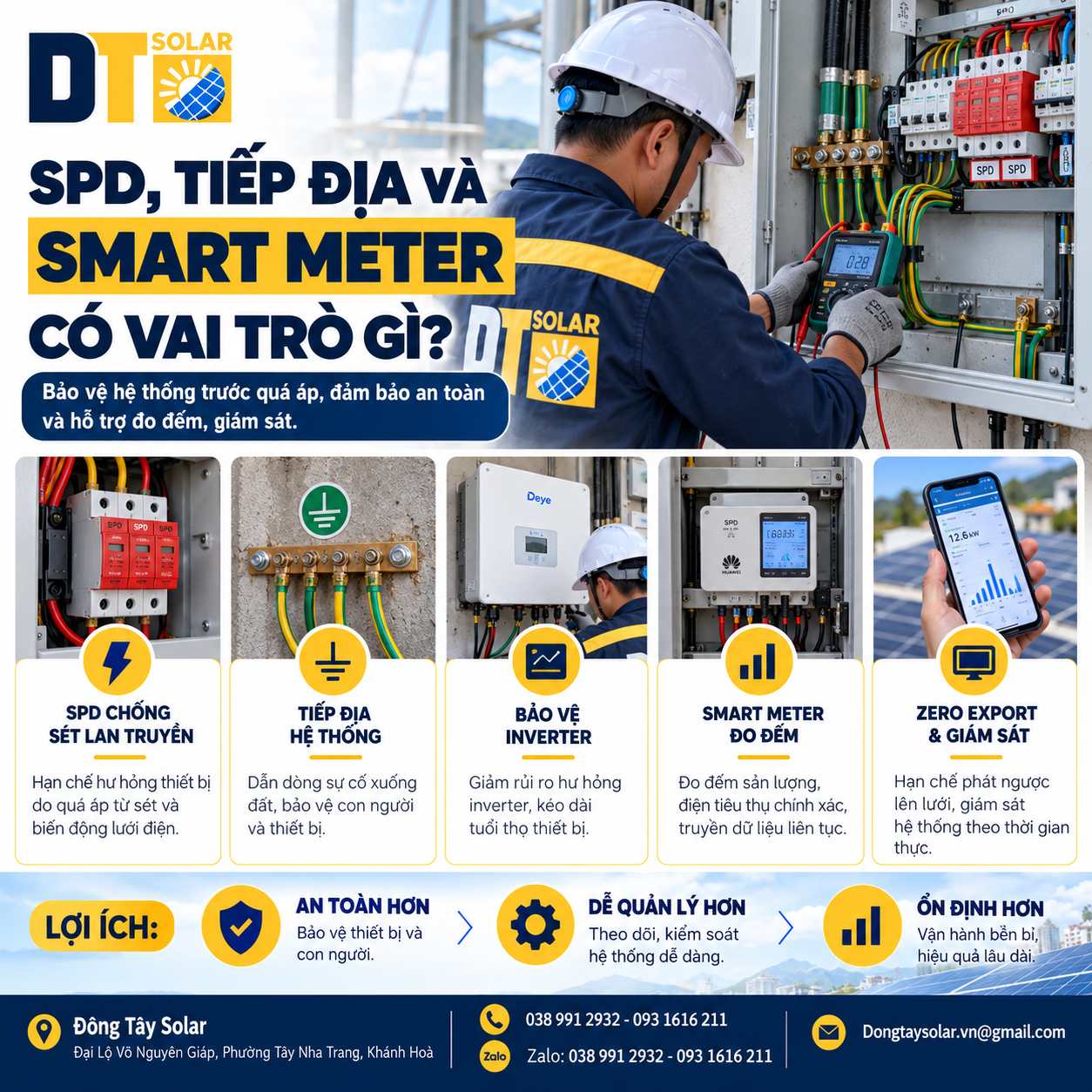

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ SPD CHỐNG SÉT LAN TRUYỀN DÙNG ĐỂ LÀM GÌ?

SPD điện mặt trời giúp hạn chế xung điện áp do sét lan truyền hoặc biến động quá áp gây ra.

SPD có thể được lắp ở:

• Phía DC.
• Phía AC.

Vai trò của SPD không phải làm hệ thống “miễn nhiễm với sét”.

Nó giúp chuyển hướng năng lượng xung quá áp theo thiết kế, giảm khả năng thiết bị điện tử bị ảnh hưởng.

Inverter là thiết bị điện tử.

Nó khá nhạy với quá áp.

Vậy nên chống sét lan truyền cho điện mặt trời là hạng mục chúng tôi không khuyên bỏ chỉ để giảm một chút chi phí.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ HỆ THỐNG TIẾP ĐỊA DÙNG ĐỂ LÀM GÌ?

Tiếp địa điện mặt trời giúp tạo đường dẫn an toàn cho dòng điện rò hoặc xung điện theo thiết kế bảo vệ.

Những phần thường liên quan tới tiếp địa gồm:

• Khung tấm pin.
• Rail.
• Inverter.
• Tủ điện.
• SPD.
• Kết cấu kim loại.

Tùy công trình, hệ thống tiếp địa có thể dùng:

• Cọc tiếp địa.
• Dây đồng.
• Thanh đồng.
• Kẹp tiếp địa.
• Liên kết với hệ thống tiếp địa sẵn có.

Sau khi thi công nên đo điện trở tiếp địa theo yêu cầu kỹ thuật.

Đừng chỉ đóng cọc xuống đất rồi xem như xong.

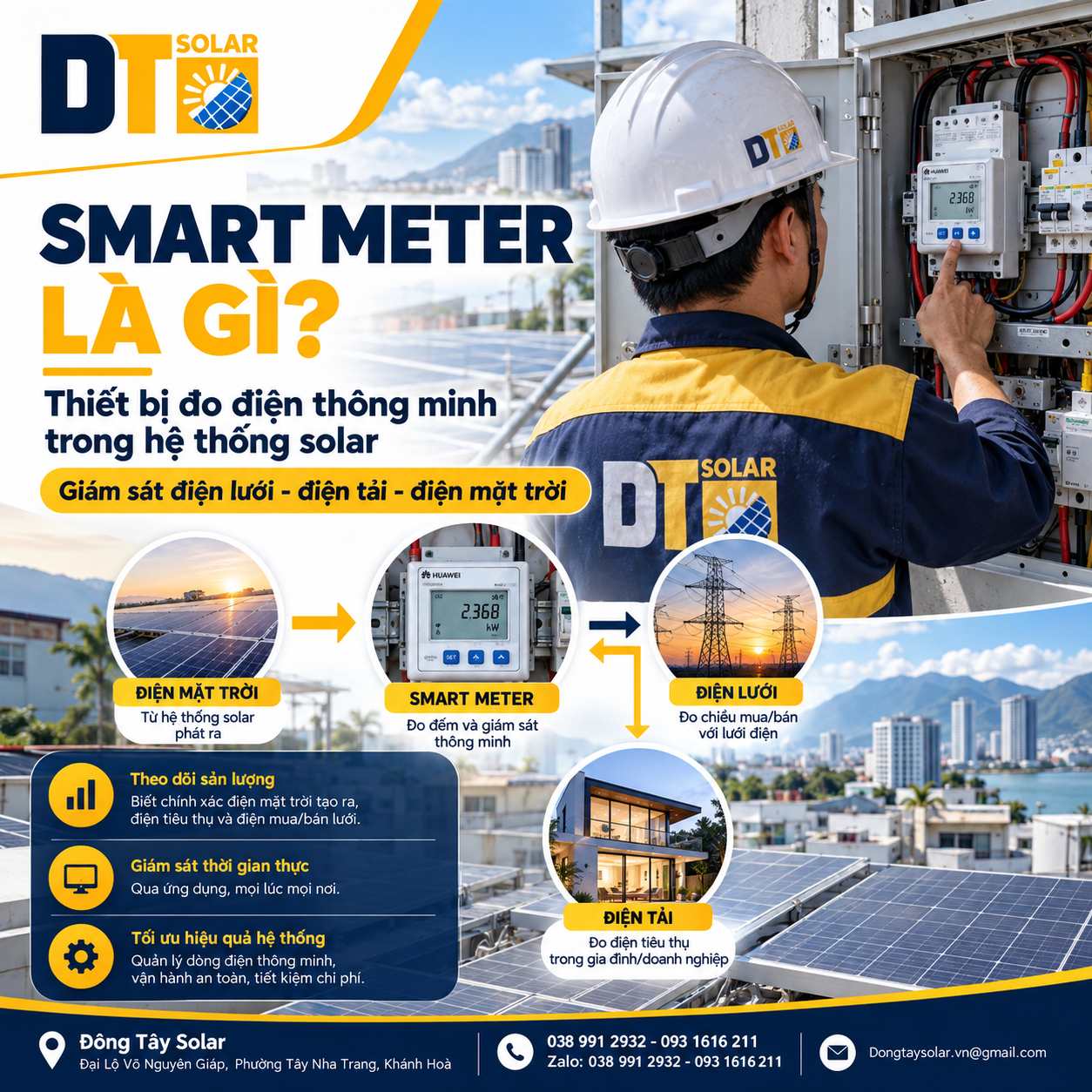

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ SMART METER DÙNG ĐỂ LÀM GÌ?

Smart Meter điện mặt trời dùng để đo dòng điện, công suất và chiều năng lượng giữa hệ thống điện mặt trời, phụ tải và điện lưới.

Thiết bị này đặc biệt hữu ích với hệ thống cần:

• Giám sát điện mua từ lưới.
• Giám sát điện dư.
• Zero Export.
• Quản lý công suất.
• Theo dõi mức tự tiêu thụ.

Ví dụ một hệ thống 20 kWp đang phát 15 kW.

Nhà dùng 10 kW.

Nếu không giới hạn phát ngược thì 5 kW còn lại có thể đi theo hướng khác tùy cấu hình.

Smart Meter giúp inverter biết luồng điện hiện tại để điều khiển.

Nó giống như mắt đo của hệ thống.

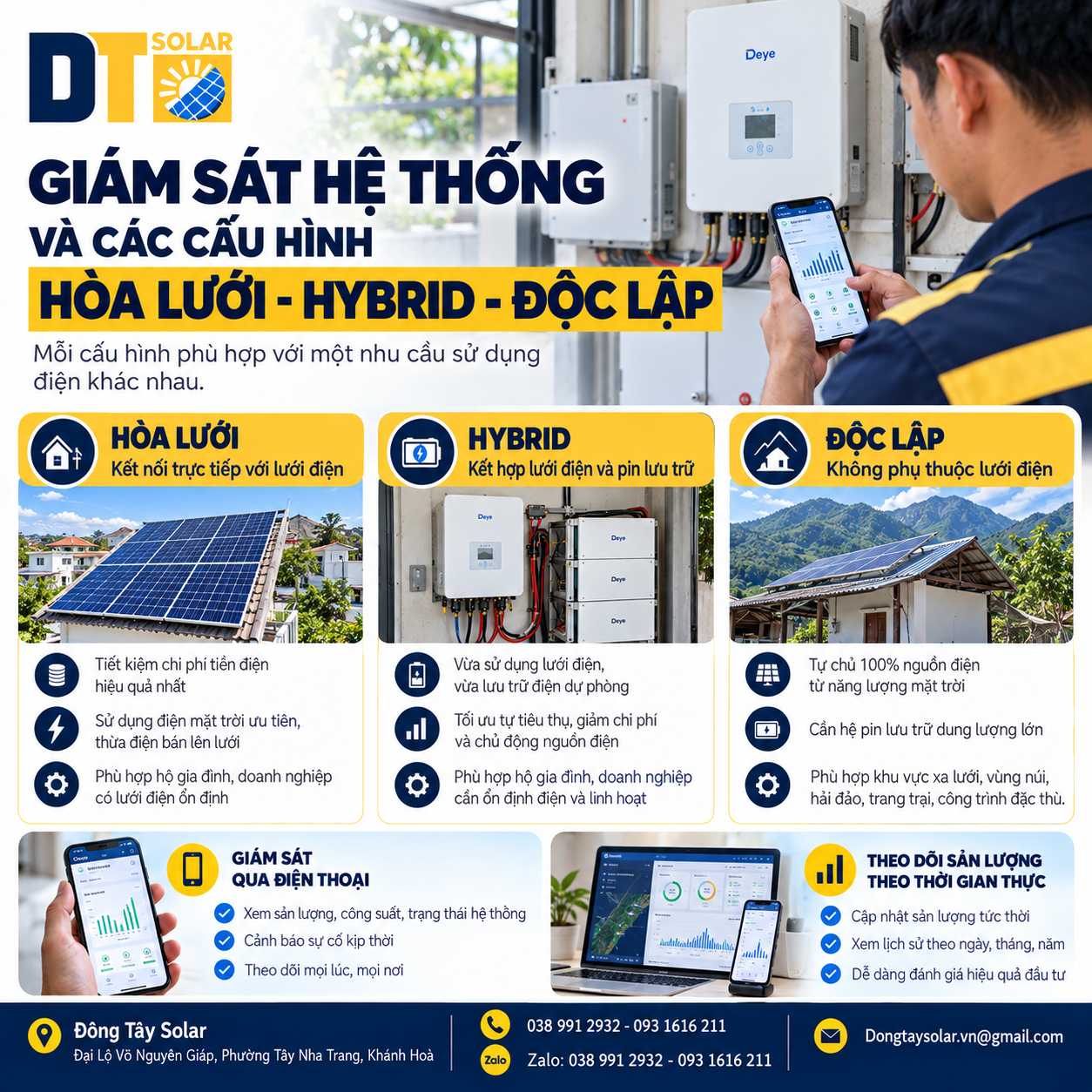

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ HỆ THỐNG GIÁM SÁT HOẠT ĐỘNG RA SAO?

Hệ thống giám sát điện mặt trời cho phép người dùng theo dõi trạng thái và sản lượng của hệ thống qua điện thoại hoặc máy tính.

Thông thường có thể xem:

• Công suất hiện tại.
• Sản lượng trong ngày.
• Sản lượng tháng.
• Sản lượng năm.
• Trạng thái inverter.
• Cảnh báo lỗi.

Với hệ lớn, giám sát còn giúp so sánh:

• Các inverter.
• MPPT.
• String.
• Khu vực tấm pin.

Thật ra giám sát không chỉ để khách mở app xem hôm nay tạo được bao nhiêu điện.

Nó còn giúp phát hiện bất thường.

Ví dụ một inverter đang sản xuất thấp hơn đáng kể so với inverter bên cạnh.

Nếu không có dữ liệu, có thể vài tháng mới nhận ra.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ HỆ HÒA LƯỚI KHÁC HỆ HYBRID Ở ĐÂU?

Hệ điện mặt trời hòa lưới và hệ điện mặt trời hybrid có nhiều thành phần giống nhau nhưng hybrid bổ sung khả năng quản lý lưu trữ.

Có thể so sánh nhanh:

Điểm cần nhớ là:

Hybrid không đơn giản là lấy hệ hòa lưới rồi mua thêm cục pin.

Inverter, pin, tải dự phòng và sơ đồ điện cần được thiết kế đồng bộ.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ HỆ ĐỘC LẬP CÓ KHÁC KHÔNG?

Hệ điện mặt trời độc lập hoạt động không phụ thuộc hoàn toàn vào điện lưới nên thường cần thêm lưu trữ và quản lý năng lượng chặt chẽ hơn.

Thường gặp ở:

• Trang trại.
• Trạm viễn thông.
• Khu vực xa lưới.
• Nhà ở vùng chưa có điện ổn định.
• Cabin.
• Thiết bị giám sát.

Một hệ độc lập có thể gồm:

• Tấm pin.
• Charge Controller hoặc inverter tích hợp.
• Pin lưu trữ.
• Inverter.
• Tủ điện.
• Hệ thống bảo vệ.

Khâu tính pin đặc biệt quan trọng.

Phải biết tải cần sử dụng bao lâu khi trời không nắng.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ THIẾT BỊ NÀO DỄ BỊ CẮT GIẢM TRONG BÁO GIÁ?

Trong hệ thống điện mặt trời, những hạng mục dễ bị cắt giảm thường không phải tấm pin mà là vật tư phụ và phần bảo vệ.

Đây là lý do hai báo giá cùng 10 kWp có thể khác khá nhiều.

Các điểm nên so:

• Thương hiệu dây DC.
• Tiết diện dây.
• Rail nhôm.
• Độ dày rail.
• Kẹp.
• Jack.
• Tủ điện.
• CB.
• SPD.
• Tiếp địa.
• Công lắp đặt.
• Hệ thống giám sát.
• Bảo hành thi công.

Một bảng báo giá chỉ ghi:

“Trọn bộ 10 kWp”

thì hơi khó so.

Khách nên yêu cầu chi tiết hơn.

Nói thật, nếu chỉ lấy tổng giá chia công suất rồi chọn bên rẻ nhất thì khá dễ bỏ sót phần vật tư.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ LÀM SAO CHỌN CẤU HÌNH ĐỒNG BỘ?

Để chọn cấu hình hệ thống điện mặt trời đồng bộ, cần bắt đầu từ nhu cầu điện và điều kiện công trình trước khi chọn thiết bị.

Đông Tây Solar thường làm theo trình tự:

1. Xem mức tiêu thụ điện.
2. Xác định công suất hệ thống.
3. Khảo sát diện tích mái.
4. Chọn số lượng tấm pin.
5. Tính string.
6. Chọn inverter phù hợp.
7. Tính dây DC.
8. Tính dây AC.
9. Chọn tủ điện và CB.
10. Thiết kế SPD và tiếp địa.
11. Bổ sung Smart Meter nếu cần.
12. Tính lưu trữ nếu là hệ hybrid.

Thiết bị phải khớp nhau.

Không nên chọn từng món riêng rồi ghép.

Ví dụ tấm pin có dòng lớn nhưng inverter lại giới hạn dòng đầu vào thấp.

Lúc đó dù hai thiết bị đều tốt, cấu hình vẫn chưa chắc tốt.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ HOWTO KIỂM TRA MỘT BÁO GIÁ CÓ ĐỦ THIẾT BỊ?

Có thể kiểm tra một báo giá hệ thống điện mặt trời bằng 8 bước sau:

1. Xem rõ hãng và model tấm pin.
2. Kiểm tra model inverter.
3. Hỏi loại và tiết diện dây DC/AC.
4. Kiểm tra rail, kẹp và phụ kiện mái.
5. Xem cấu hình tủ DC/AC.
6. Kiểm tra CB, SPD và tiếp địa.
7. Hỏi có Smart Meter và giám sát hay không.
8. Xem điều kiện bảo hành thiết bị và thi công.

Nếu là hybrid thì hỏi thêm:

• Loại pin lưu trữ.
• Dung lượng usable.
• Công suất sạc/xả.
• Số chu kỳ.
• Tải backup.
• Thời gian dự phòng.

Chỉ cần hỏi đúng những câu này, khách hàng đã dễ so báo giá hơn khá nhiều.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ FAQPAGE – NHỮNG CÂU HỎI THƯỜNG GẶP LÀ GÌ?

Hệ thống điện mặt trời gia đình gồm những gì?

Hệ thống điện mặt trời gia đình thường gồm tấm pin, inverter, rail, kẹp, dây DC, dây AC, tủ điện, CB, SPD, tiếp địa và hệ thống giám sát. Nếu cần lưu trữ sẽ có thêm pin.

Hệ 5 kWp cần bao nhiêu tấm pin?

Phụ thuộc công suất từng tấm. Nếu dùng tấm khoảng 500 Wp thì cần khoảng 10 tấm; nếu module công suất lớn hơn thì số lượng giảm tương ứng.

Inverter có phải là thiết bị quan trọng nhất không?

Inverter rất quan trọng nhưng không nên xem một thiết bị là “quan trọng nhất”. Hệ thống điện mặt trời cần đồng bộ từ tấm pin, inverter tới dây và thiết bị bảo vệ.

Điện mặt trời có cần bình ắc quy không?

Không bắt buộc. Hệ hòa lưới thông thường không cần ắc quy hoặc pin lưu trữ. Hybrid hoặc off-grid thường cần lưu trữ.

Tủ điện solar có bắt buộc không?

Tùy thiết kế và mức độ tích hợp của inverter, nhưng hệ thống vẫn phải có đầy đủ chức năng đóng cắt và bảo vệ theo cấu hình kỹ thuật.

SPD có phải chống sét trực tiếp không?

Không. SPD chống sét lan truyền chủ yếu bảo vệ trước xung quá áp lan truyền trên đường điện theo thiết kế.

Tấm pin có tạo điện AC không?

Không. Tấm pin tạo điện DC. Inverter chuyển DC thành AC.

Pin lưu trữ có thể lắp sau không?

Có thể nếu hệ thống được thiết kế phù hợp từ đầu. Nếu dùng inverter hòa lưới thông thường, việc bổ sung lưu trữ sau này có thể cần thay đổi cấu hình.

Smart Meter có bắt buộc không?

Không phải mọi hệ thống đều cần, nhưng Smart Meter rất hữu ích khi cần đo luồng điện, giám sát tự tiêu thụ hoặc cấu hình Zero Export.

Hệ thống có hoạt động khi mất điện không?

Hệ hòa lưới thông thường sẽ ngừng phát khi mất lưới. Muốn có điện dự phòng cần hệ thống điện mặt trời hybrid hoặc hệ lưu trữ được thiết kế cho chế độ backup.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ ĐÔNG TÂY SOLAR TƯ VẤN NHƯ THẾ NÀO?

Tại Đông Tây Solar, khi tư vấn hệ thống điện mặt trời, chúng tôi không bắt đầu bằng việc chọn hãng pin trước.

Chúng tôi thường hỏi:

• Nhà đang dùng bao nhiêu điện?
• Ban ngày dùng bao nhiêu?
• Mái rộng bao nhiêu?
• Có bóng che không?
• Muốn giảm tiền điện hay cần dự phòng?
• Có kế hoạch tăng phụ tải không?

Sau đó mới chọn:

• Tấm pin.
• Inverter.
• Pin lưu trữ.
• Khung.
• Dây dẫn.
• Thiết bị bảo vệ.

Có khách cần hệ hòa lưới rất đơn giản.

Có khách cần hybrid.

Có khách lại cần Smart Meter và Zero Export.

Mỗi công trình khác nhau.

Vậy nên một cấu hình tốt không nhất thiết là cấu hình nhiều thiết bị nhất.

Nó là cấu hình đúng với nhu cầu.

HỆ THỐNG ĐIỆN MẶT TRỜI GỒM NHỮNG THIẾT BỊ GÌ VÀ KẾT LUẬN CẦN NHỚ LÀ GÌ?

Hệ thống điện mặt trời gồm những thiết bị gì? Có thể tóm gọn thành 8 nhóm chính: tấm pin năng lượng mặt trời, inverter điện mặt trời, pin lưu trữ nếu cần, kết cấu lắp đặt, dây dẫn và đầu nối, tủ điện – thiết bị bảo vệ, chống sét – tiếp địa và hệ thống giám sát.

Trong đó, tấm pin tạo điện.

Inverter chuyển đổi điện.

Pin lưu trữ giữ điện.

Rail giữ tấm pin.

Dây dẫn truyền điện.

Tủ điện và SPD bảo vệ hệ thống.

Smart Meter và hệ thống giám sát giúp đo và kiểm soát vận hành.

Nhưng nói thật, chất lượng một hệ thống điện mặt trời không nằm ở việc từng món thiết bị đắt đến đâu.

Nó nằm ở việc chúng có được tính đúng và ghép đúng với nhau hay không.

Đó cũng là lý do Đông Tây Solar thường khuyên khách đừng chỉ hỏi:

“Tấm pin hãng gì?”

Hãy hỏi thêm:

“Cả hệ thống được thiết kế như thế nào?”

Câu hỏi đó đáng giá hơn rất nhiều.

Đông Tây Solar
Đại Lộ Võ Nguyên Giáp, Phường Tây Nha Trang, Khánh Hoà
038 991 2932 – 093 1616 211
Zalo: 038 991 2932 – 093 1616 211
Dongtaysolar.vn@gmail.com

Liên hệ với chúng tôi:

ĐÔNG TÂY SOLAR

• Địa chỉ: Đại Lộ Võ Nguyên Giáp, Phường Tây Nha Trang, Khánh Hoà
• Hotline: 038 991 2932 - 093 1616 211
• Zalo: 038 991 2932 - 093 1616 211
• Email: Dongtaysolar.vn@gmail.com
